Ikhtisar Mitigasi Harmonisa untuk Tungku Induksi Frekuensi Menengah

Sebagai salah satu sumber harmonisa yang paling banyak dan paling mencemari di sektor industri, kebutuhan akan kontrol harmonisa untuk tungku frekuensi menengah sudah menjadi konsensus di industri. Namun, dalam praktiknya, masalah polusi harmonisa masih jauh dari solusi fundamental.
Di satu sisi, teknologi mitigasi harmonisa tampak matang—filter pasif, filter aktif, penyearah multi-pulsa, dan solusi lainnya semuanya telah melihat aplikasi teknik.
Di sisi lain, bagaimanapun, sebagian besar perusahaan masih menghadapi kesulitan praktis umum selama mitigasi aktual, seperti ketidakcocokan antara solusi dan kondisi operasi, kurangnya pengukuran dan diagnostik yang tepat, dan biaya pemeliharaan yang tinggi. Masalah-masalah ini sering menyebabkan “mitigasi tidak lengkap” atau bahkan “hasil yang lebih buruk setelah perawatan”.

Pertanyaan Produk atau Solusi

Permasalahan Industri

Meskipun solusi teknis sudah matang, perusahaan masih menghadapi berbagai tantangan praktis dalam mitigasi harmonik.

1

Mitigasi tertinggal dari pembangunan – sebagian besar tindakan reaktif

Sebagian besar tungku frekuensi menengah dibangun dan dioperasikan sejak lama, sehingga mitigasi harmonisa hanya dapat diterapkan sebagai retrofit setelah kejadian, tanpa mengatasi akar masalah dan efektivitasnya dibatasi oleh kondisi jaringan listrik yang ada.
2

Solusi pasif membawa risiko resonansi – bahaya tersembunyi yang sulit diprediksi

Impedansi jaringan berubah seiring dengan kondisi operasi. Bahkan filter LC yang dirancang dengan baik pun dapat memicu resonansi akibat perubahan struktur jaringan di kemudian hari, yang dapat memperkuat harmonisa dan bahkan merusak peralatan.
3

Pengukuran yang disederhanakan dan pemilihan diagnostik tidak memiliki dasar yang kuat

Banyak perusahaan melewatkan pengukuran spektrum harmonik profesional untuk menghemat biaya dan langsung mengadopsi solusi generik, yang mengakibatkan kapasitas filter tidak sesuai dengan beban aktual.
4

Menyeimbangkan biaya dan efektivitas itu sulit – pilihan cenderung ekstrem

Solusi pasif lebih murah tetapi kurang adaptif; solusi aktif berkinerja baik tetapi mahal dan rumit untuk dipelihara. Perusahaan sering salah memilih berdasarkan logika pengadaan harga murah, hanya untuk menghadapi biaya pengerjaan ulang yang lebih tinggi di kemudian hari.

Perbandingan solusi utama mitigasi harmonik untuk tungku induksi frekuensi menengah

Pendekatan utama untuk mitigasi harmonik pada tungku induksi frekuensi menengah dapat dibagi menjadi dua arah: "pencegahan aktif" dan "penanganan pasif". Berikut adalah solusi utama yang umum digunakan saat ini.

Filter harmonik pasif

Terdiri dari kapasitor dan reaktor, menyediakan jalur impedansi rendah untuk menyaring harmonisa spesifik (seperti harmonisa ke-5 dan ke-7).

Keunggulan

Struktur sederhana, biaya rendah, juga memiliki fungsi kompensasi daya reaktif.

Keterbatasan

Hanya bekerja untuk orde tetap, resonansi dengan sistem dapat menyebabkan kegagalan peralatan. Efektivitas penyaringan mudah dipengaruhi oleh impedansi sistem.

Skenario Aplikasi

Cocok untuk aplikasi kapasitas kecil hingga menengah dengan beban stabil, orde harmonisa tetap (seperti penyearah 6-pulsa lama) dan sensitivitas biaya tinggi.
Filter Harmonik Aktif

Harmonisa dibatalkan secara dinamis dengan menghasilkan arus kompensasi terbalik secara real-time menggunakan perangkat elektronika daya.

Keunggulan

Melacak dan mengompensasi semua harmonisa (ke-2 hingga ke-50) secara dinamis, dengan respons cepat dan tidak terpengaruh oleh impedansi sistem.

Keterbatasan

Biaya relatif tinggi, kapasitas per unit terbatas, pemeliharaan relatif rumit.

Skenario Aplikasi

Pemesinan presisi atau aplikasi metalurgi khusus yang memerlukan kualitas daya tinggi, harmonisa kompleks dan bervariasi, serta penekanan kedip tegangan.
Filter khusus untuk tungku

Perangkat filter pasif yang dirancang untuk karakteristik penyearahan 6-pulsa/12-pulsa tungku frekuensi menengah

Keunggulan

Mudah dipilih (parameter tegangan & daya diperlukan), tidak memerlukan komisioning atau perawatan (dalam 3 tahun), tidak menyerap harmonisa hulu, dan secara efektif menyaring harmonisa non-karakteristik.

Keterbatasan

Pada dasarnya teknologi pasif, kemampuan adaptasinya terhadap fluktuasi beban skala besar mungkin tidak sebaik filter harmonisa aktif.

Skenario Aplikasi

Untuk tungku frekuensi menengah penyearah 6-pulsa/12-pulsa standar, di mana kemudahan pemasangan dan perawatan minimal diperlukan, THDi dapat dicapai pada <10%.
Teknologi penyearahan multifase/multi-pulsa

Dengan meningkatkan jumlah pulsa penyearah (misalnya 12 pulsa atau 24 pulsa) menggunakan transformator penggeser fasa, harmonisa orde tertentu dapat dihilangkan pada sumbernya.

Keunggulan

Kontrol aktif mengurangi pembangkitan harmonisa pada sumbernya, menghasilkan hasil yang signifikan.

Keterbatasan

Investasi peralatan tinggi, ukuran transformator besar, dan modifikasi yang rumit.

Skenario Aplikasi

Proyek tungku frekuensi menengah baru berkapasitas besar dapat dikombinasikan dengan kompensasi filter sisi tegangan tinggi untuk mencapai manfaat yang komprehensif.

Apa itu filter khusus untuk tungku induksi frekuensi menengah?

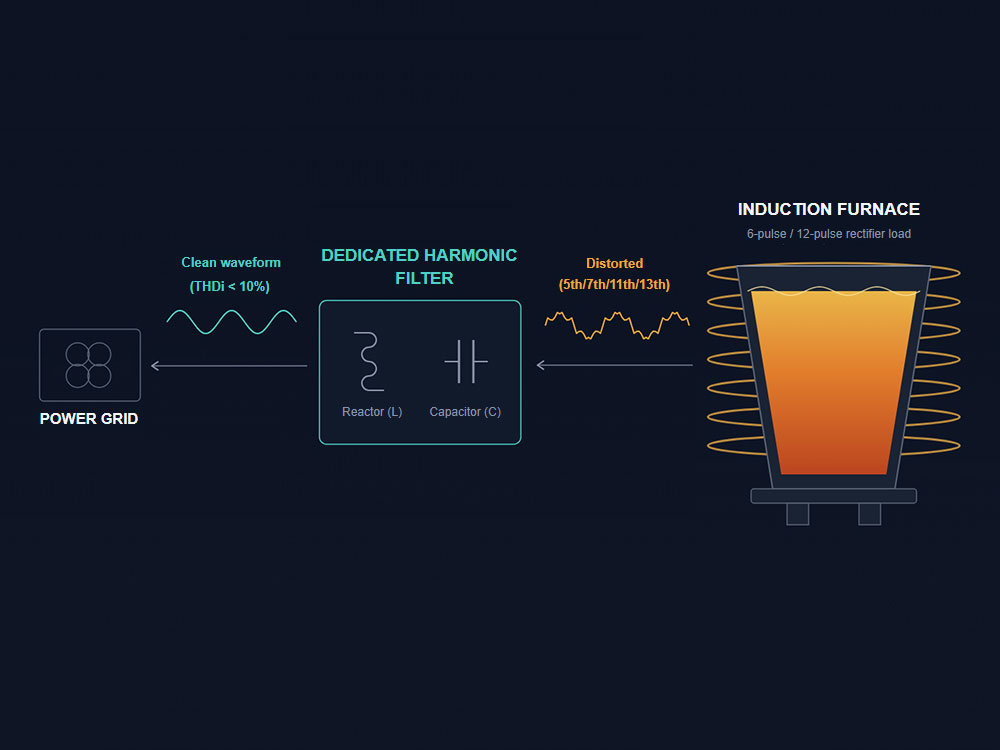

Filter khusus untuk tungku frekuensi menengah adalah perangkat manajemen kualitas daya yang dirancang khusus untuk sistem catu daya tungku induksi frekuensi menengah. Ini terutama digunakan untuk menekan arus harmonik yang dihasilkan oleh beban non-linear seperti penyearah dan inverter selama operasi tungku, mengurangi polusi harmonik jaringan, meningkatkan faktor daya, dan meminimalkan kehilangan energi serta pemanasan peralatan. Filter ini terdiri dari komponen filter pasif, termasuk reaktor dan kapasitor. Dengan memanfaatkan karakteristik resonansi pada frekuensi tertentu, filter ini menyerap dan meredam harmonik target, memastikan operasi stabil sistem catu daya. Ini meningkatkan efisiensi operasional peralatan tungku frekuensi menengah dan meningkatkan kompatibilitas jaringan. Filter semacam itu banyak digunakan dalam aplikasi industri yang melibatkan peralatan pemanas induksi frekuensi menengah, termasuk metalurgi, pengecoran, dan perlakuan panas.

Lihat produk kami

Cara memilih solusi mitigasi yang sesuai

Pemilihan solusi tidak boleh menggunakan pendekatan "satu solusi untuk semua", tetapi harus melalui perbandingan sistematis berdasarkan kelayakan teknis dan ekonomi sesuai kondisi operasi aktual.

Pengujian presisi adalah yang utama – memahami karakteristik harmonik adalah prasyarat untuk pemilihan.

Sebelum merancang solusi mitigasi, tugas-tugas dasar berikut harus diselesaikan:

1.1. Pantau terus-menerus jaringan listrik menggunakan peralatan analisis kualitas daya profesional.

1.2. Dapatkan secara akurat parameter kunci seperti distribusi spektrum harmonisa (orde harmonisa dan persentase kontennya) dan kurva fluktuasi daya reaktif.

Data terukur di atas adalah dasar inti untuk desain solusi dan tidak boleh digantikan oleh estimasi empiris atau perbandingan dengan proyek serupa.
Pilih teknologi mitigasi yang sesuai berdasarkan karakteristik harmonisa.

Karakteristik harmonisa yang berbeda sesuai dengan pendekatan teknis yang berbeda:

2.1. Jika harmonisa terutama merupakan harmonisa karakteristik tetap seperti ke-5, ke-7, ke-11, ke-13, dll., dan beban relatif stabil, filter pasif memiliki keunggulan ekonomi yang signifikan dan harus diprioritaskan.

2.2. Jika komponen harmonisa kompleks dan bervariasi, atau jika diperlukan penekanan kedip tegangan, solusi hibrida APF atau SVG+FC lebih disukai untuk mencapai kemampuan respons dinamis yang lebih baik.

2.3. Untuk proyek baru berkapasitas besar, teknologi penyearah 12/24 pulsa dapat diprioritaskan untuk mengurangi pembangkitan harmonisa di sumbernya.
Perhatikan detail rekayasa untuk memastikan keamanan sistem dan keandalan jangka panjang.

Pendekatan teknis yang berbeda memiliki penekanan yang berbeda selama implementasi teknik:
3.1. Desain filter pasif memerlukan perhitungan yang tepat dari rasio reaktansi (misalnya, 5%, 7%, dll.) dan tegangan terukur kapasitor, dengan cadangan yang wajar, untuk menghindari risiko resonansi dengan sistem.
3.2. Untuk pemilihan peralatan aktif, konfigurasi redundansi komponen kunci harus dipertimbangkan, dengan perhatian khusus pada keandalan merek dan desain termal perangkat inti (seperti modul IGBT).

Referensi kasus tipikal

Kasus ini menunjukkan efektivitas penerapan praktis filter khusus untuk tungku induksi frekuensi menengah dalam mengurangi harmonisa karakteristik dan menekan dampak daya reaktif.

Masalah yang perlu diatasi

Sebuah perusahaan pengecoran mengoperasikan tungku induksi frekuensi menengah 5 ton dengan penyearah 6 pulsa. Selama pengoperasian, harmonisa signifikan orde ke-5, ke-7, ke-11, dan ke-13 dihasilkan, disertai dengan dampak daya reaktif yang parah (puncak jangka pendek hingga 2000 kvar), yang menyebabkan kedipan tegangan jaringan dan menimbulkan risiko tertentu terhadap pengoperasian sistem catu daya yang aman dan stabil.

Pendekatan mitigasi

Untuk mengatasi masalah di atas, perusahaan mengadopsi solusi filter khusus yang dirancang untuk tungku induksi frekuensi menengah.

Hasil mitigasi

Setelah komisioning, peningkatan parameter operasi utama adalah sebagai berikut:

1. Mitigasi harmonisa: Arus harmonisa orde ke-5, ke-7, ke-11, dan ke-13 di sisi tegangan tinggi semuanya dikurangi hingga dalam batas yang ditentukan oleh standar nasional.

2. Faktor daya: Meningkat dari 0,89 sebelum komisioning menjadi nilai stabil di atas 0,95.

3. Kedipan tegangan: Fluktuasi tegangan jaringan maksimum berhasil ditekan hingga dalam 200 V, memastikan keamanan pengoperasian peralatan.

Ringkasan

Kasus ini menunjukkan bahwa filter khusus untuk tungku induksi frekuensi menengah menawarkan kemampuan adaptasi teknik yang baik dalam mengurangi harmonisa karakteristik dan menekan dampak daya reaktif, dan sangat cocok untuk aplikasi di mana karakteristik harmonisa relatif tetap dan fluktuasi beban berada dalam rentang yang dapat dikendalikan.

Kesimpulan

Tungku induksi frekuensi menengah merupakan salah satu sumber harmonisa terbesar dan terparah dalam sistem distribusi tenaga listrik industri. Harmonisa karakteristik (orde ke-5, ke-7, ke-11, ke-13, dan seterusnya) serta dampak daya reaktif yang intensif yang dihasilkannya telah lama mengancam keamanan peralatan jaringan, akurasi pengukuran, dan stabilitas pasokan listrik.

Dalam praktik mitigasi di lapangan, industri umumnya menghadapi serangkaian tantangan aktual: kurangnya pengukuran dan diagnostik yang memadai, ketidaksesuaian antara solusi dengan kondisi operasional aktual, risiko resonansi pada filter pasif, serta kesulitan dalam menyeimbangkan biaya dan kinerja. Akibatnya, mitigasi harmonisa di banyak perusahaan masih terjebak pada tingkat “tindakan reaktif yang hanya mengatasi gejala而非 akar permasalahan.”

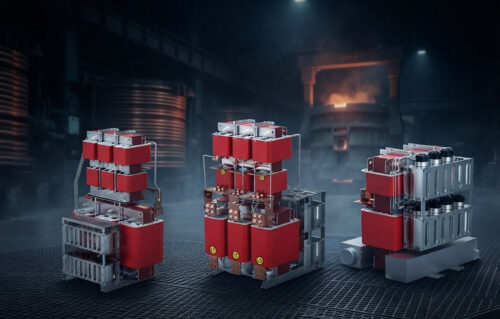

Untuk mengatasi permasalahan industri yang meluas ini, perusahaan kami telah meluncurkan filter khusus untuk tungku induksi frekuensi menengah. Dirancang secara spesifik untuk karakteristik penyearahan 6-pulsa dan 12-pulsa, filter ini mudah dalam pemilihan spesifikasi, tidak memerlukan komisioning atau perawatan di lokasi, serta secara efektif menyaring harmonisa non-karakteristik sekaligus menekan dampak daya reaktif. Produk ini menjadi opsi referensi bagi pengguna tungku frekuensi menengah dalam upaya mitigasi harmonisa mereka.
