Solusi Harmonik untuk Kipas EC

Kipas EC banyak digunakan di pusat data, sistem HVAC, dan pendinginan industri karena efisiensinya yang tinggi, kebisingan yang rendah, dan kontrol kecepatan yang cerdas. Namun, penggerak elektronika daya mereka menghasilkan arus harmonik yang dapat mempengaruhi kualitas daya dan stabilitas sistem. Filter harmonik khusus untuk kipas EC menggunakan teknologi filter pasif LC untuk mengurangi harmonik, meningkatkan faktor daya, dan meningkatkan keandalan pasokan listrik.

Ikhtisar Solusi Masalah Harmonik Apa Itu Prinsip Kerja Fitur Keunggulan Sistem Pengujian Aplikasi Kesimpulan Produk Terkait Studi Kasus Terkait Artikel Terkait

Ikhtisar Kipas EC dan Harmonisa

Kipas EC, dengan keunggulan efisiensi tinggi, kebisingan rendah, dan pengaturan kecepatan cerdas, telah banyak digunakan di pusat data, sistem HVAC, dan pendinginan industri. Namun, karena penggunaan teknologi penggerak elektronika daya, mereka menghasilkan arus harmonik tertentu selama operasi, yang dapat menyebabkan penurunan kualitas daya, panas berlebih pada peralatan, penurunan faktor daya, dan peningkatan kerugian sistem. Dengan tren menuju aplikasi skala besar dan terpusat, mitigasi harmonik untuk kipas EC telah menjadi aspek penting dalam memastikan stabilitas pasokan listrik dan meningkatkan efisiensi operasional sistem.

Pertanyaan Produk atau Solusi

Masalah Harmonik

Harmonik memengaruhi efisiensi, keandalan peralatan, dan biaya operasional, serta menyebabkan kerugian tersembunyi dalam sistem kelistrikan.

1

Peningkatan Kerugian Sistem dan Panas Berlebih/Penurunan Rating Peralatan

Arus harmonik menghasilkan kerugian tambahan pada transformator, kabel, dan peralatan distribusi, yang menyebabkan pemanasan, penurunan kapasitas, dan efisiensi sistem secara keseluruhan lebih rendah.
2

Dampak pada Keandalan Kipas EC

Harmonisa dan distorsi tegangan dapat memengaruhi stabilitas modul penggerak kipas EC, meningkatkan tekanan termal pada perangkat daya, mempercepat penuaan peralatan, dan memperpendek umur layanan.
3

Anomali Pasokan Listrik dan Waktu Henti yang Tidak Direncanakan

Harmonisa dapat menyebabkan perangkat pelindung tidak berfungsi dan peralatan listrik beroperasi secara tidak normal, meningkatkan risiko downtime peralatan kritis.
4

Faktor daya menurun dan biaya operasional meningkat

Harmonik meningkatkan arus reaktif dalam sistem, menurunkan faktor daya, mengakibatkan tagihan listrik lebih tinggi, dan dapat meningkatkan persyaratan kapasitas untuk UPS, transformator, dan peralatan lainnya.

Apa itu filter harmonik pasif untuk kipas EC?

Filter harmonik untuk kipas EC adalah perangkat penyaring yang dirancang untuk meningkatkan kualitas daya listrik pada sistem kipas EC (Electronically Commutated). Terutama terdiri dari komponen pasif seperti induktor, kapasitor, dan resistor. Melalui jaringan penyaring yang dirancang secara optimal, filter ini menyediakan jalur impedansi rendah untuk harmonik karakteristik yang dihasilkan oleh penggerak elektronika daya kipas EC, secara efektif mengurangi arus harmonik, meningkatkan faktor daya sistem, dan meminimalkan rugi-rugi saluran serta pemanasan peralatan. Filter harmonik untuk kipas EC dapat meningkatkan stabilitas sistem catu daya dan memenuhi persyaratan kualitas daya di berbagai skenario aplikasi.

Jelajahi produk kami

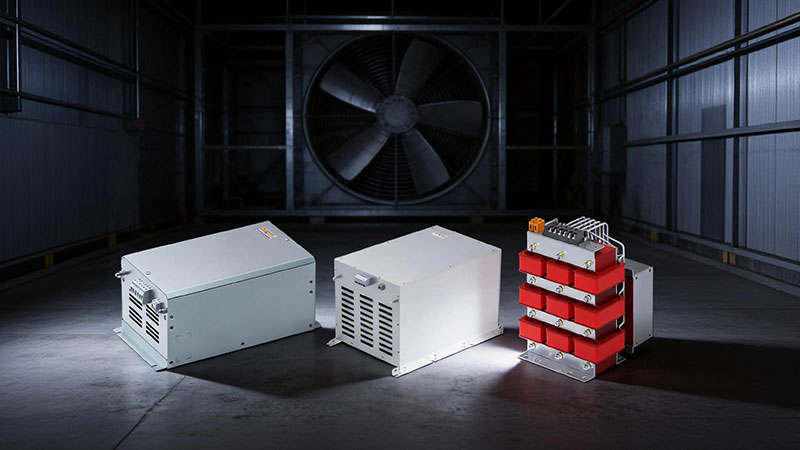

Prinsip teknis filter khusus Sikes untuk kipas EC

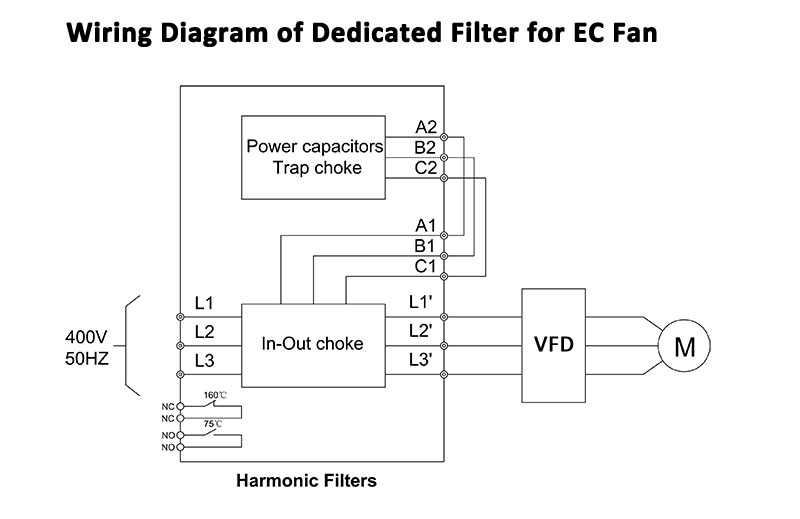

Filter khusus Sikes untuk kipas EC menggunakan teknologi penyaringan pasif LC, membentuk jaringan penyaringan harmonisa melalui reaktor saluran/beban dan kapasitor daya. Saat kipas EC beroperasi, arus harmonisa yang dihasilkan oleh penyearah internal dan unit penggerak elektronika daya masuk ke sistem penyaringan. Filter kemudian menyediakan jalur bypass impedansi rendah untuk harmonisa pada frekuensi tertentu, memungkinkan arus harmonisa bersirkulasi di dalam cabang filter dan dengan demikian mengurangi komponen harmonisa yang disuntikkan ke jaringan listrik. Pada saat yang sama, komponen kapasitor dalam filter menyediakan sejumlah kompensasi daya reaktif yang sesuai, bekerja sama dengan reaktor untuk meningkatkan faktor daya sistem, mengurangi arus saluran, dan meminimalkan kerugian pemanasan peralatan. Melalui desain parameter filter yang dioptimalkan, bentuk gelombang arus dapat ditingkatkan secara efektif, THDi (Distorsi Harmonisa Total Arus) dapat dikurangi, dan stabilitas sistem catu daya dapat ditingkatkan. Solusi ini terdiri dari komponen pasif, memiliki struktur sederhana dan keandalan tinggi, tanpa memerlukan kontrol yang kompleks atau komisioning perangkat lunak. Solusi ini cocok untuk sistem kipas EC dengan karakteristik beban yang relatif stabil, dan dapat secara efektif mengurangi dampak gangguan harmonisa dalam aplikasi penting seperti pusat data, sistem ventilasi gedung, dan peralatan pendingin industri.

Fitur Filter Harmonik Khusus Sikes untuk Kipas EC

Menekan harmonik dari sumbernya, meningkatkan efisiensi dan keandalan, serta mengurangi kerugian peralatan dan biaya tambahan

Distorsi Harmonik Ultra-Rendah

THDi < 5%, secara efektif menekan arus harmonik yang dihasilkan oleh kipas EC dan meningkatkan kualitas daya listrik.
Koreksi Faktor Daya Tinggi

Faktor daya hingga 99%, mengurangi kerugian daya reaktif dan meningkatkan efisiensi pasokan listrik.
Desain kepadatan daya tinggi

Dengan menggunakan komponen berkinerja tinggi, dengan kapasitas koreksi daya per unit melebihi 6,3 kW, desain yang ringkas dan efisien dapat dicapai.
Kualitas Tegangan yang Sangat Baik

Menyediakan lingkungan daya yang stabil dan bersih, memastikan pengoperasian yang andal dari peralatan sensitif seperti server dan sistem kontrol.
Jaminan Operasi dengan Keandalan Tinggi

Meminimalkan interferensi peralatan, penghentian abnormal, dan risiko operasional yang disebabkan oleh harmonisa, memastikan pengoperasian sistem pendingin yang berkelanjutan dan stabil.
Pengoperasian hemat energi dan ramah lingkungan

Mengurangi kerugian sistem, meningkatkan efisiensi energi, dan mencapai operasi yang rendah kebisingan, hemat biaya, dan ekonomis.

Keunggulan Filter Harmonik Khusus Sikes untuk Kipas EC

Mendukung pengurangan harmonik terpusat, rentang beban yang luas, kompatibilitas dengan berbagai merek, serta verifikasi melalui pengujian independen

Pencocokan kapasitas fleksibel untuk beberapa kipas EC

Kapasitas satu unit filter dapat disesuaikan secara fleksibel dengan jumlah kipas yang terhubung, mendukung hingga 10 kipas EC per filter. Ini memenuhi kebutuhan penekanan harmonisa terpusat sambil menawarkan efektivitas biaya tinggi dan penghematan ruang.
Pengurangan Harmonisa yang Efisien dan Perbaikan Faktor Daya

Dalam kondisi pengenal, THDi dapat dipertahankan di bawah 5%; pada beban 50%, THDi sekitar 6%. Faktor daya dapat mencapai hingga 99%, secara efektif mengurangi rugi-rugi saluran dan pemanasan peralatan.
Operasi stabil pada rentang beban yang luas

Mampu beroperasi dari beban 1% hingga 100%, filter ini secara efektif mengurangi fluktuasi harmonik, alarm palsu, dan risiko resonansi sistem, sehingga meningkatkan stabilitas sistem pendingin dan ventilasi.

Kompatibilitas dengan Merek Kipas EC Utama

Kompatibel dengan merek-merek terkemuka seperti EBM, ZIEHL-ABEGG, dan Fans-tech, memfasilitasi integrasi sistem di berbagai skenario aplikasi.
Peningkatan Kualitas Daya dan Pengurangan Biaya Operasional

Meminimalkan kerugian energi dan termal yang disebabkan oleh distorsi arus, mengurangi dampak harmonisa pada pusat data, peralatan presisi, transformator, dan jaringan distribusi, serta meningkatkan keandalan pasokan secara keseluruhan.
Solusi Penyaringan Pasif yang Hemat Biaya

Dibuat dengan komponen pasif (induktor, kapasitor, resistor) dalam struktur sederhana yang sangat andal, cocok untuk penekanan harmonisa pada sistem kipas EC dengan beban yang relatif stabil.

Diverifikasi oleh sistem pengujian khusus

Menggunakan bangku uji kipas EC yang dikembangkan sendiri oleh Sikes, yang mencakup berbagai jumlah kipas dan rentang beban, kinerja aktual filter dan efektivitas penekanan harmonisa divalidasi secara ketat dalam kondisi dunia nyata.

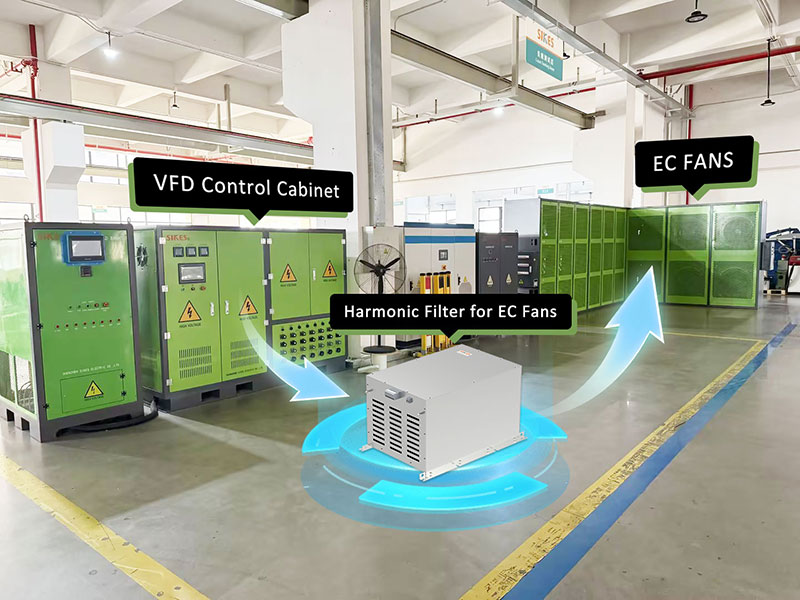

Sistem Uji Sikes untuk Filter Harmonisa Kipas EC

Untuk memverifikasi kinerja penyaringan dan kompatibilitas sistem filter harmonik untuk kipas EC, Sikes telah membangun bangku uji khusus untuk menguji dan menganalisis kinerja listrik filter dalam berbagai kondisi operasi.

Sistem uji mensimulasikan lingkungan kerja aktual kipas EC dan mengumpulkan parameter kunci seperti bentuk gelombang arus, kandungan harmonik, faktor daya, dan status operasi sebelum dan sesudah penyaringan. Data ini digunakan untuk mengevaluasi efektivitas filter dalam penekanan harmonik, peningkatan kualitas daya, dan peningkatan stabilitas sistem.

Melalui pengujian, kinerja operasional filter dalam berbagai kondisi beban dapat diverifikasi, memberikan dukungan data untuk desain parameter produk, optimasi kinerja, dan aplikasi teknik praktis.

Aplikasi

Cocok untuk aplikasi pengurangan harmonik pada kipas EC di pusat data, sistem HVAC, pendinginan industri, dan berbagai skenario lainnya

Pusat data dan ruang server

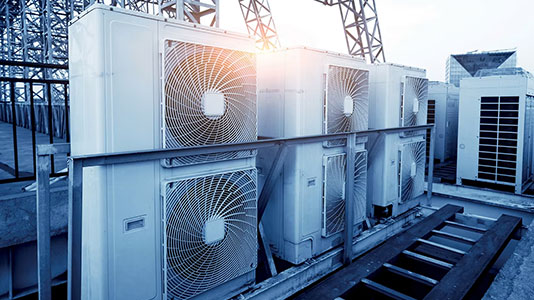

Sistem HVAC (pemanas, ventilasi, dan pendingin udara)

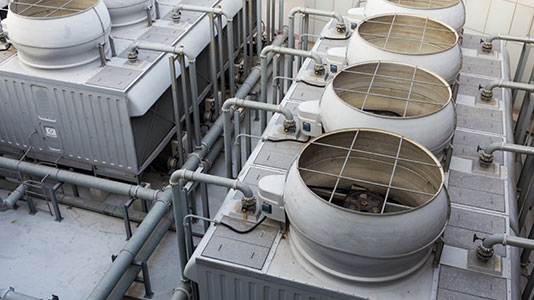

Sistem pendinginan dan ventilasi industri

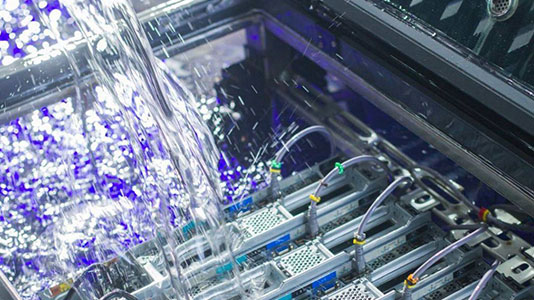

Sistem pendingin cair dan peralatan pembuangan panas kepadatan tinggi

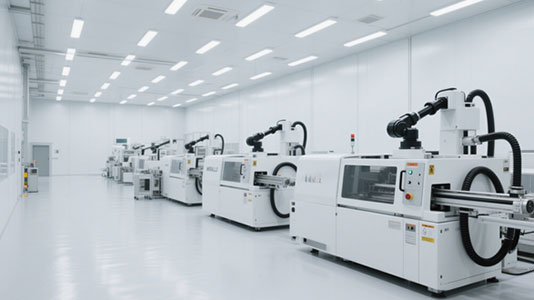

Ruang bersih dan lingkungan manufaktur presisi
Bangunan komersial dan bangunan pintar

Kesimpulan

Dengan meningkatnya adopsi kipas EC di pusat data, sistem HVAC, pendinginan industri, dan bidang lainnya, masalah arus harmonik yang timbul dari karakteristik penggerak elektronika daya mereka telah menarik perhatian yang semakin besar. Harmonik dapat menyebabkan distorsi bentuk gelombang arus, penurunan faktor daya, peningkatan pemanasan peralatan, dan penurunan stabilitas sistem catu daya. Sebagai respons terhadap karakteristik operasi kipas EC, filter khusus Sikes untuk kipas EC menggunakan teknologi penyaringan pasif LC, membentuk jaringan penyaringan dengan induktor, kapasitor, dan komponen lainnya untuk menekan harmonik karakteristik yang dihasilkan oleh kipas dan meningkatkan kualitas daya secara keseluruhan. Solusi ini memiliki struktur sederhana dan keandalan tinggi, sehingga cocok untuk aplikasi kipas EC dengan beban yang relatif stabil. Ini membantu mengurangi dampak harmonik dan meningkatkan stabilitas operasional sistem catu daya.
