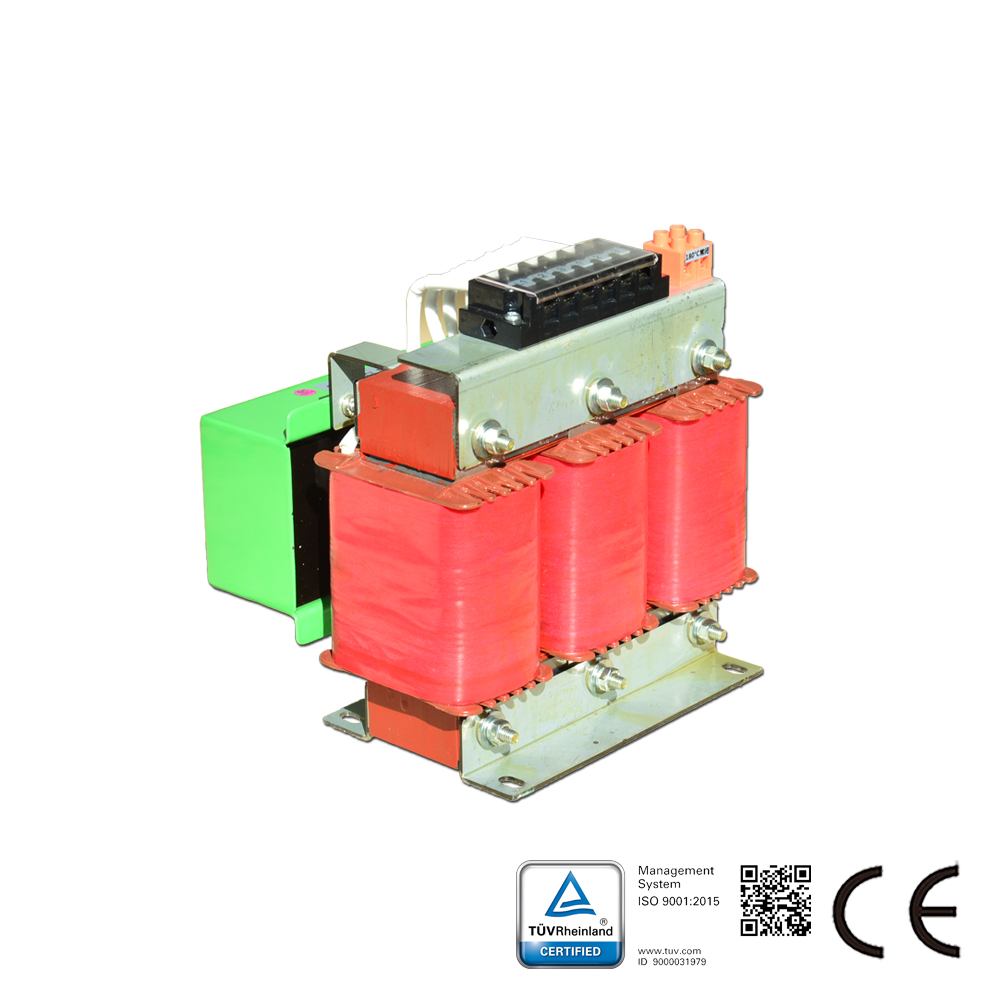

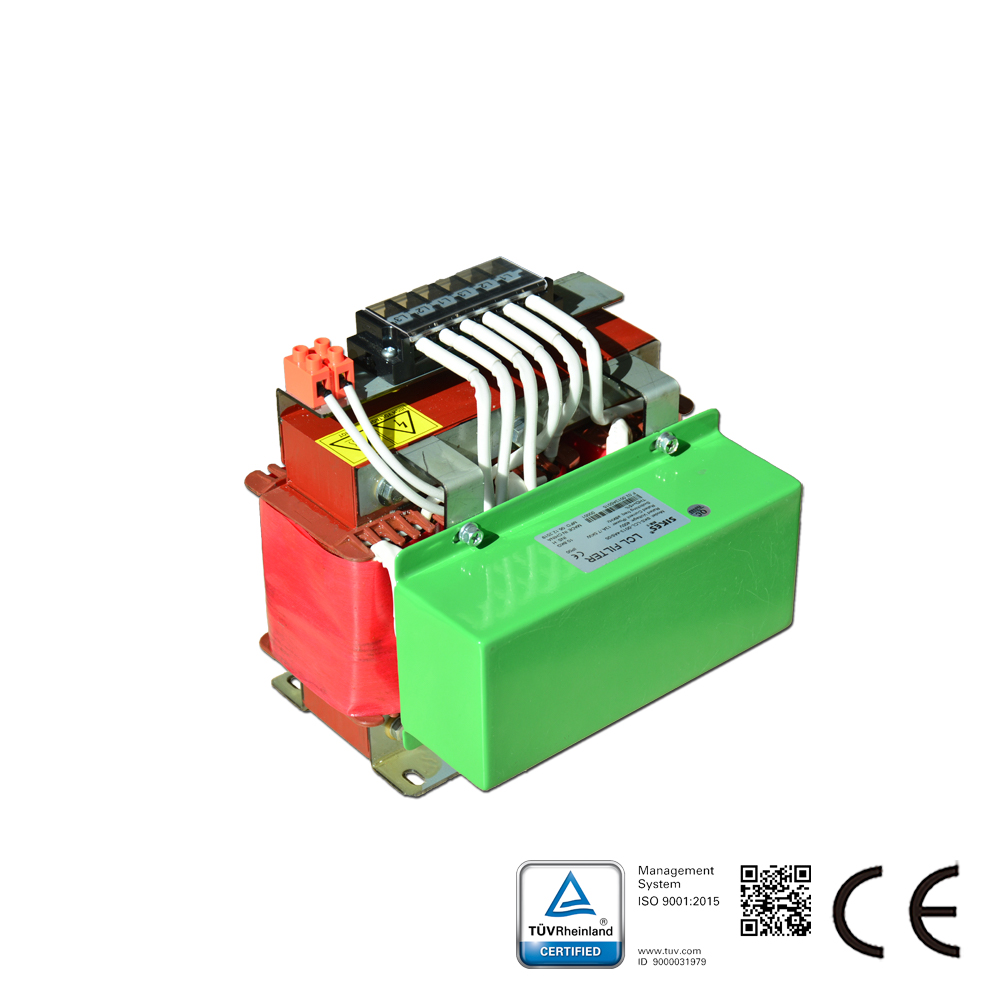

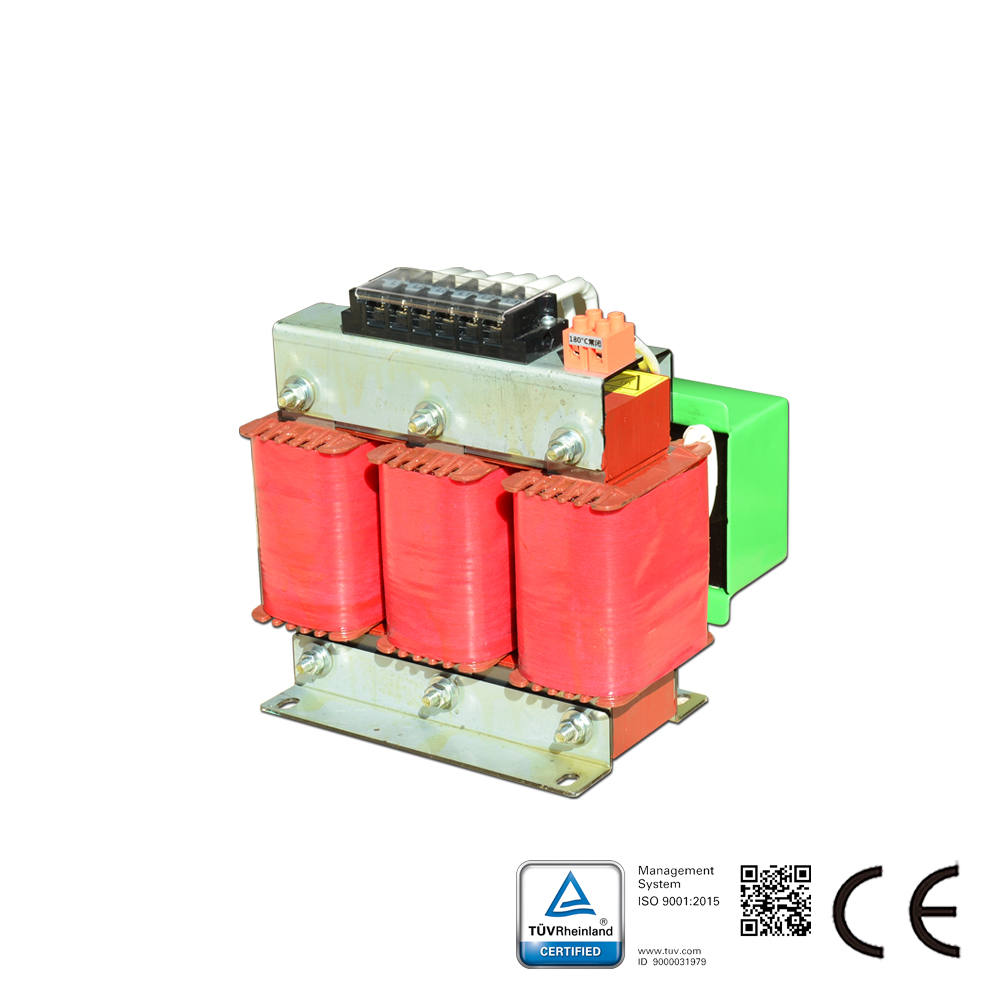

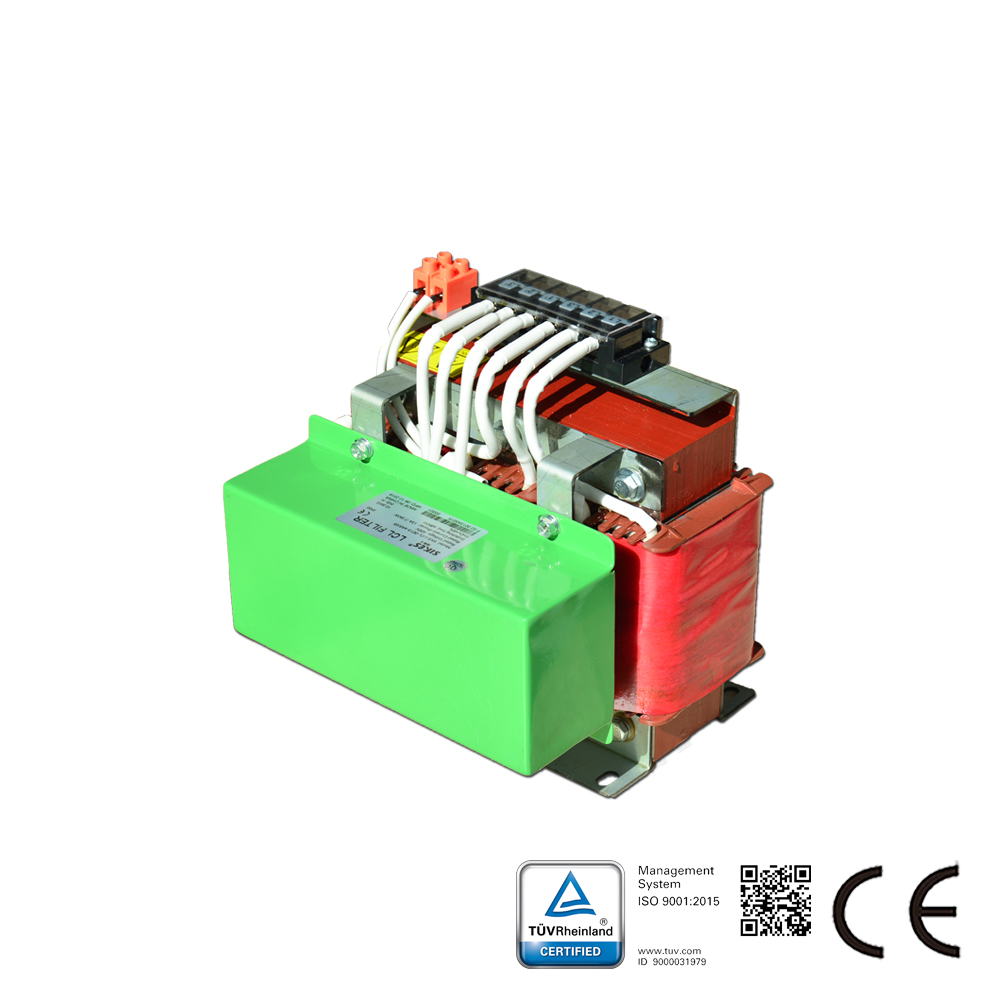

Deskripsi Filter LCL:

Filter LCL dirancang untuk mengatasi masalah tegangan harmonik pada koneksi jaringan, mengubah bentuk gelombang tegangan PWM menjadi gelombang sinus murni, mengurangi distorsi pada jaringan listrik, dan memastikan seluruh sistem berfungsi dengan baik. Filter LCL juga membatasi harmonik arus.

Fitur Filter LCL:
Peningkatan kualitas daya untuk Konverter Umpan Aktif (AIC)
Redaman tinggi frekuensi pulsa ke sisi jaringan
Resistor redaman terintegrasi untuk menekan osilasi arus
Tingkat perlindungan: IP00
Modifikasi dimungkinkan sesuai persyaratan spesifik pelanggan
Desain memenuhi sertifikasi CE

Data teknis dan kondisi pengukuran Filter LCL:
Tegangan terukur: 400 V AC (50/60 Hz)
Arus terukur: Mengacu pada suhu terukur 50 °C1)
Tegangan uji: 2240 V DC, 2 detik (fasa/fasa), 2720 V DC, 2 detik (fasa/kotak)
Kemampuan beban lebih: 1,5 x arus terukur selama 3 menit per jam
Frekuensi pembawa Konverter Umpan Aktif (AIC)/Inverter Frekuensi: 2 kHz … 8 kHz
Frekuensi motor: 0 Hz … 100 Hz
Panjang kabel motor: kurang dari 150 m
Kebisingan: sekitar 72 dB
Kategori iklim (IEC 60068-1): 25/100/21

Terminal:
Blok terminal anti-sentuh (16 A hingga 66 A)
Rel bus untuk reaktor AIC dan reaktor saluran (100 A hingga 400 A)

Penerapan Filter LCL:
Konverter Umpan Aktif (AIC), Inverter Frekuensi Empat Kuadran, PV, dan aplikasi energi baru lainnya yang memerlukan konverter tipe jaringan.
