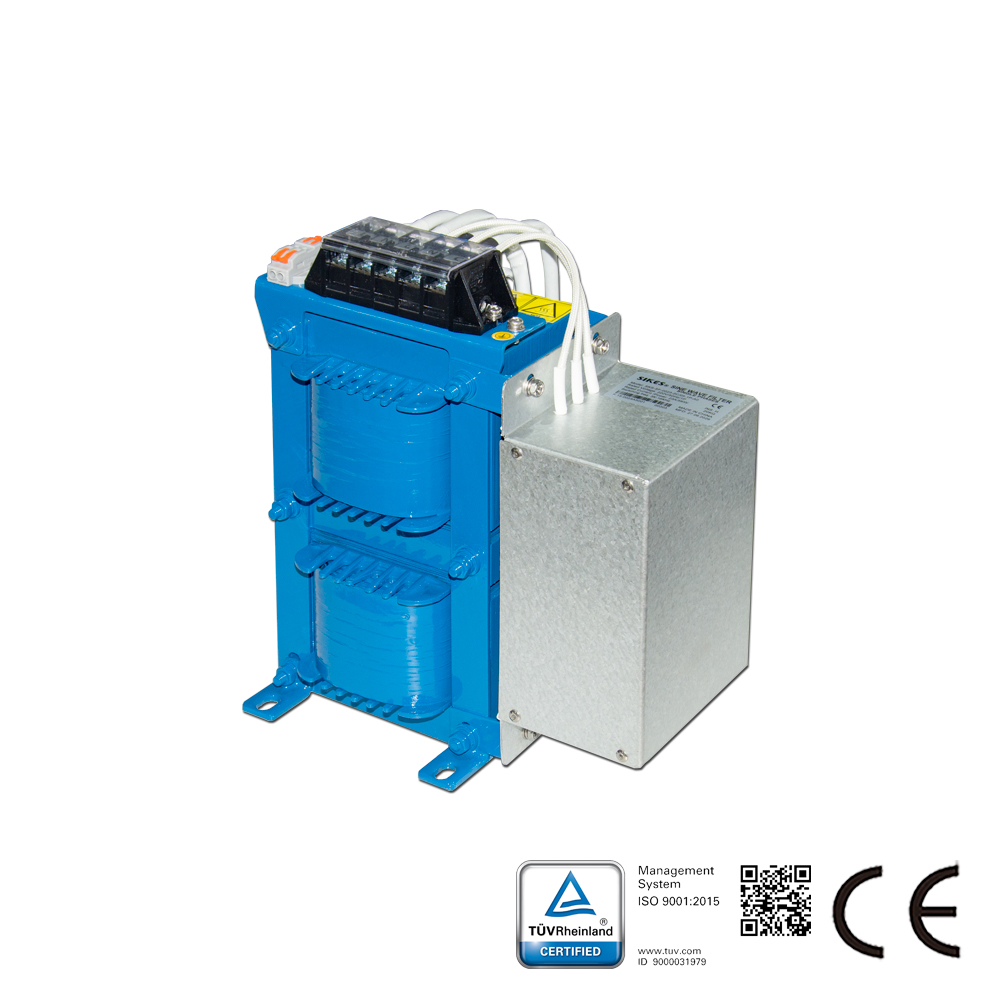

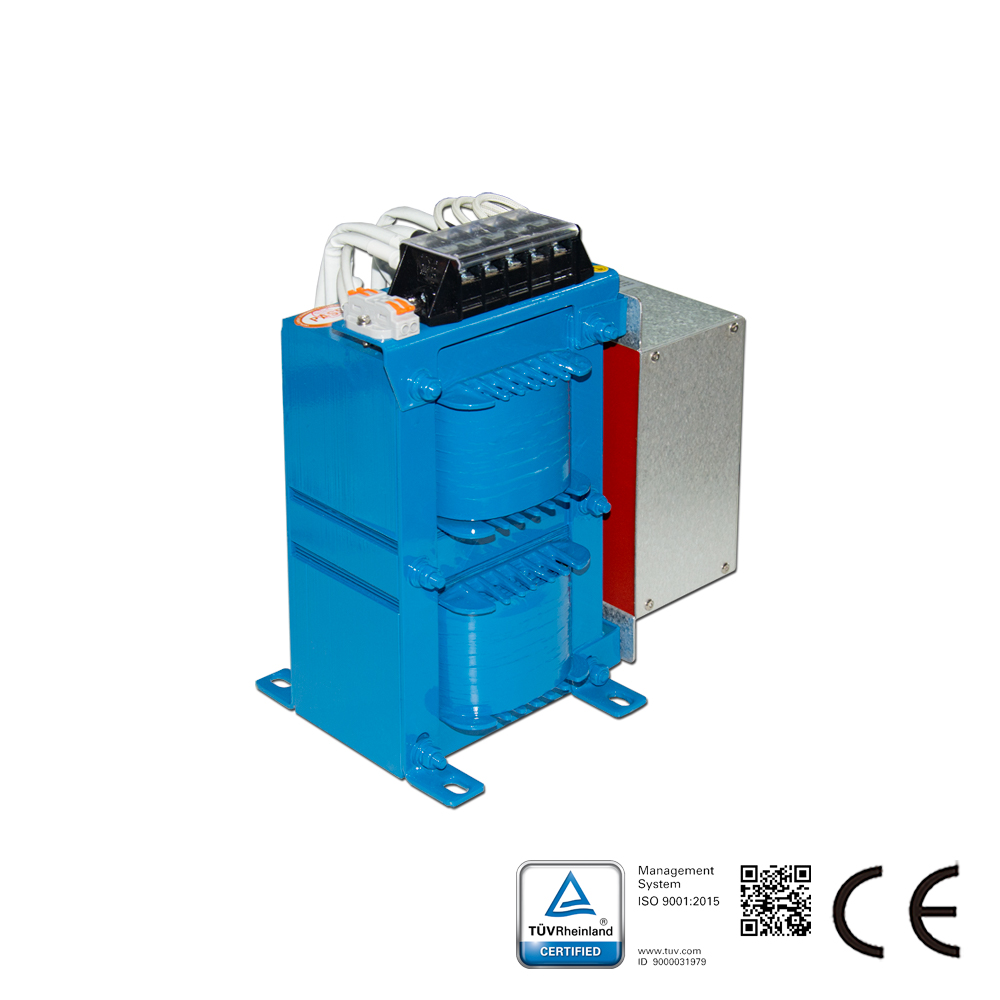

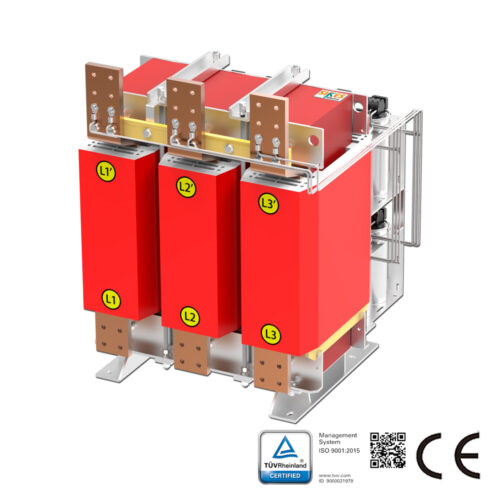

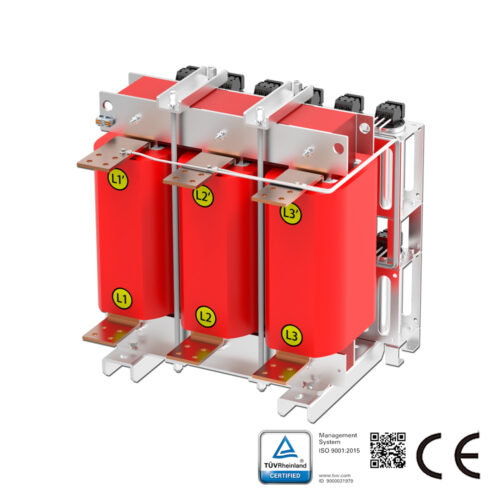

Deskripsi singkat filter gelombang sinus:

Filter gelombang sinus Sike digunakan dalam penggerak motor di banyak sistem transmisi (terutama pada konverter frekuensi atau perangkat catu daya switching). Filter pasif dirancang untuk mengubah tegangan non-sinusoidal yang dihasilkan oleh konverter frekuensi, dll., untuk membentuk bentuk gelombang tegangan yang mirip dengan gelombang sinus. Terutama digunakan dalam jaringan listrik industri 380 hingga 480V. Karena penurunan tegangan filter ini jauh lebih rendah dari standar pasar saat ini, ini dapat menjamin tegangan input motor yang sangat tinggi. Ini dapat mengurangi kebisingan dan melindungi motor yang relatif sensitif, memungkinkan penggunaan kabel motor yang sangat panjang, hingga 2000 meter. Industri aplikasi tipikal: metalurgi, batubara, petrokimia, pengolahan air, energi baru, dll. Umumnya, jika jarak antara inverter domestik dan beban melebihi 50 meter, reaktor harus ditambahkan. Jika ada persyaratan untuk bentuk gelombang output inverter, filter gelombang sinus harus ditambahkan; jika jarak antara inverter impor melebihi 100 meter, filter gelombang sinus harus ditambahkan. Jarak ini mengacu pada panjang koneksi. Biaya pembuatan filter gelombang sinus relatif tinggi. Umumnya, jika tidak ada persyaratan khusus, cukup memilih filter khusus untuk konverter frekuensi atau reaktor output.

Karakteristik filter gelombang sinus:

Filter gelombang sinus Sikes untuk berbagai motor servo sistem VSD (terutama untuk inverter atau pemasok daya switching), dirancang untuk mengubah tegangan output PWM inverter dan menghasilkan tegangan yang hampir sinusoidal. Seri pasif dimaksudkan untuk digunakan dalam jaringan 380v-480v. Sikes menawarkan pilihan ekonomi lain selain filter Schaffner dan MTE.

Fitur Filter Gelombang Sinus:
Tingkat Tegangan: Tegangan terukur satu fasa 220V, deviasi yang diizinkan ±10%
Tingkat Distorsi Bentuk Gelombang Tegangan: THDv <5% Frekuensi Motor: 0-120Hz Frekuensi Pensaklaran: ≥ 3kHz Frekuensi Resonansi: Kurang dari 0,5 kali frekuensi pensaklaran Penurunan Tegangan: ≤10% (50Hz) pada arus terukur Panjang Kabel Motor dapat mencapai 2000 meter Efisiensi: 98% hingga 99% Tingkat Perlindungan: IP00; Kelas Isolasi: Kelas H; Kapasitas Lebih Beban: 1,5 kali arus terukur selama satu menit, 1,2 kali selama satu jam Ketahanan Tegangan: DC 2240V, 2 detik (antar fasa) / DC 2720V, 2 detik (fasa ke badan) Kekuatan Dielektrik: AC4000V/5mA/60S Pembuangan Panas: Pendinginan paksa udara Bentuk Beban: Beban motor tipikal; transformator step-up standar; beban linier lainnya Suhu Operasi: -10～+50(℃); Suhu Penyimpanan: -40～+65(℃); Kelembaban Lingkungan: 0～98(%) tanpa kondensasi; Ketinggian: <2000M Peran Filter Gelombang Sinus: 1. Memperpanjang umur motor; 2. Melindungi isolasi motor; 3. Mengurangi arus bantalan motor; 4. Meningkatkan jarak transmisi; 5. Meningkatkan keandalan sistem; 6. Setelah menerapkan filter ini, motor biasa dapat menggantikan motor frekuensi variabel; 7. Penekanan yang baik terhadap interferensi elektromagnetik; 8. Karena keluaran inverter mengandung harmonik frekuensi tinggi, hal ini meningkatkan kerugian pada kabel daya dan motor; pada saat yang sama, dv/dt yang sangat tinggi akan menyebabkan interferensi radiasi beberapa MHz; jika motor memerlukan transmisi jarak jauh (kabel motor melebihi 50 meter), tegangan terminal motor mengalami superposisi akibat refleksi gelombang berjalan, yang merusak isolasi motor dan bahkan menyebabkan kabel meledak; 9. Untuk arus harmonik, komponen harmonik dapat dikurangi dengan mengubah metode modulasi, tetapi tidak dapat dihilangkan sepenuhnya. Untuk interferensi frekuensi radio yang disebabkan oleh dv/dt, filter elektromagnetik dv/dt dapat dipasang, tetapi hanya efektif untuk panjang kabel tertentu, tidak cocok untuk panjang kabel sembarang; 10. Cara efektif untuk mengatasi masalah di atas adalah dengan memasang filter gelombang sinus pada sisi keluaran inverter untuk menyaring gelombang modulasi SPWM menjadi bentuk gelombang tegangan yang mirip dengan gelombang sinus. Filter gelombang sinus terdiri dari reaktor saluran keluar frekuensi tinggi dan loop RC. Terdiri dari reaktor mode umum. Ini dapat secara efektif menekan kerugian frekuensi tinggi dan interferensi frekuensi radio dv/dt, serta memperpanjang kabel antara motor dan inverter hingga 500 meter, bahkan 2 kilometer.

Bidang aplikasi filter gelombang sinus:
Peralatan ventilasi, konveyor, pompa, tenaga angin
Peralatan pemanas, ventilasi, dan pendingin udara, kompresor
Elevator, derek, tenaga angin, UPS, EPS
Kabel dari motor ke penggerak relatif panjang
Penggerak motor menghubungkan beberapa motor secara paralel
Aplikasi tegangan menengah (ditempatkan di depan transformator step-up)
